工作原理

       HNBR系列高壓固态軟起動裝置(以下簡稱軟起動裝置)是采用最新理念設計的高壓電機軟起動裝置，主要(yào / yāo)适用于鼠籠式異步、同步電動機起動和(hé / huò)停止的控制與保護。該裝置采用多個可控矽串并連而成，可滿足不同的電流及電壓要(yào / yāo)求。

       SWMV系列高壓軟起動裝置的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然後通過慢慢地(dì / de)控制加在電機上的電壓和(hé / huò)電流平滑地(dì / de)增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和(hé / huò)電機自身的沖擊。同時也減少了(le／liǎo)對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和(hé / huò)停機檢測時間。當電機達到全速運行後，電機電流降到正常全速運行的電流值，SWMV系列軟起動裝置有一(yī / yì ／yí)個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所産生的壓降引起的熱損耗，提高了(le／liǎo)工作效率及可靠性。

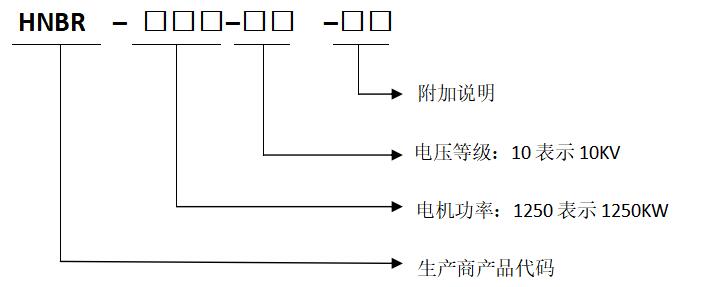

型号說明

SWMV高壓固态軟起動的技術特點

       1、免維護：可控矽是無觸點的電子器件，不同于其他類型的産品，把機械壽命變爲(wéi / wèi)電子元件使用壽命，連續運行數年也無需停機維護。

       2、安裝使用簡單：SWMV是一(yī / yì ／yí)個完整的電機起動控制和(hé / huò)保護系統。具備低壓測試模式，不接通高壓電源的情況下，利用小功率低壓設備配合标準内置特性進行全功能測試，爲(wéi / wèi)正式運行提供技術依據和(hé / huò)保證。

       3、采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。具備負載反饋功能，采用動态的模糊控制理念，根據負載轉矩的大小、自動調整電機的起動時間與電機的起動轉矩。從而實現電機平滑加速，電機轉速達到額定工作轉速時，旁路接觸器自動吸合，解決了(le／liǎo)人爲(wéi / wèi)設定的起動曲線與負載轉矩曲線不匹配的難題，這是我們公司中高壓固态軟起動裝置相比國内其它廠家的獨特之處。

       4、具有dv/dt吸收動靜态均壓技術，通過RC網絡組成過電壓吸收網絡和(hé / huò)均壓單元組成的均壓保護網絡，具備多重過電壓吸收、保護技術，保障晶閘管的安全可靠運行；

        5、擁有完全自主的軟起動器控制技術研發能力， 可以根據客戶需求進行免費的軟件控制系統升級，保證産品的技術始終處于領先地(dì / de)位；驅動部分采用先進的電流型高頻電源，該電源具有各種完善的保護功能，輸出電壓穩定，波紋較小，隔離電壓高等特點。

        6、采用國外著名企業生産的高抗幹擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

        7、采用中文液晶顯示系統，操作界面人性化。

SWMV高壓固态軟起動保護功能

        1、過載保護：共6級保護級别（5A、10A、15A、20A、25A、30A），根據所設定的過載保護曲線進行保護；

        2、過流保護：運行過流保護設定值爲(wéi / wèi)20—500%Ie， 通過檢測運行過程中的電流實現運行過程中的過流保護；

        3、過壓保護：主電源電壓上升到120%額定電壓時,延遲1～10S(可調)，過壓保護；

        4、欠壓保護：主電源電壓低于額定電壓70%時,延遲時間1～10S(可調)，欠壓保護；

        5、缺相保護：在起動或運行過程中，當任意一(yī / yì ／yí)相缺失時，缺相保護；

        6、相序保護：可設置相序檢測，當檢測到相序錯誤時保護（需通過參數設定實現）；

        7、相電流不平衡：主回路電流不平衡度超過設定數值（0～100%可調），電流不平衡保護；

        8、起動超時保護：在設定的最長起動時間内（0～120S可調）,電動機仍未達到全速,跳閘保護；
