▶▶▶GGD型交流低壓配電櫃

産品概述〉〉

GGD型交流低壓配電櫃 (以下簡稱裝置 )适用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，做爲(wéi / wèi)動力、照明及配電設備的電能轉換、分配與控制之用。

該裝置是本着安全、經濟、合理、可靠的原則而設計的新型低壓配電櫃。産品具有分斷能力高、 動熱穩定性好，電氣方案靈活、組含方便，系列性、适用性強，結構新穎、防護等級高等特點。

本裝置符含IEC439《低壓成套開關設備和(hé / huò)控制設備》 ，GB7251《低壓成套開關設備》等标準。

産品特點〉〉

l 1、GGD型交流低壓配電櫃地(dì / de)櫃體采用通用櫃地(dì / de)形式，構架用8MF冷彎型鋼局焊接組裝而成，構架零件及專用配套零件由型鋼定點生産廠配套供貨 `以保證櫃體地(dì / de)精度和(hé / huò)質量。通用櫃的零部件按模塊原理設計，并由20模的安裝孔，通用系數高，可以使工廠實現預生産。既縮短了(le／liǎo)生産制造周期，也提高了(le／liǎo)工作效率。

l 2、GGD櫃設計時充分考慮到櫃體運行時的散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃内電器元件發熱後，熱量上升，通過上端槽孔排出，而冷風不斷地(dì / de)由下端槽孔補充進櫃，使密封地(dì / de)櫃體自下而上從形成一(yī / yì ／yí)個自然通風道，達到散熱地(dì / de)目的。

l 3、照現代工業産品造型設計地(dì / de)要(yào / yāo)求，采用黃金分割比地(dì / de)方法設計櫃體外形和(hé / huò)各部分的分割尺寸，使整體美觀大方、面目一(yī / yì ／yí)新。

l 4、門用轉軸式活動鉸鏈與構架相連，安裝拆卸方便。門的折邊處有一(yī / yì ／yí)根山形橡塑條，關門時門與構架

l 之間的嵌條有一(yī / yì ／yí)定的壓縮行程，能防止門與櫃體直接碰撞，也提高了(le／liǎo)門的防護等級。

l 5、裝有電器元件的儀表門哦那個多股軟銅線與構架相連。櫃内的安裝件與構架間用滾花螺釘連接，整櫃構成完整的接地(dì / de)保護電路。

l 6、櫃體面漆選用聚酯桔形烘漆。附着力強，質感好。整櫃呈亞光色調，避免了(le／liǎo)炫目效應，給值班人員創造了(le／liǎo)較舒适的視覺環境。

l 7、櫃體的頂蓋在需要(yào / yāo)時可拆除，便于現場主母線的裝配和(hé / huò)調整，櫃頂的四角裝有吊環，用于起吊和(hé / huò)裝運。

l 8、櫃體護等級爲(wéi / wèi)IP30，用戶也可根據使用環境的要(yào / yāo)求在IP20~IP40之間選擇。

 技術方案〉〉

1、 主電路方案

l GGD櫃的主電路設計了(le／liǎo)129個方案，共298個規格 (不包括輔助電路功能變化及控制電壓的變化而派生出的方案和(hé / huò)規格 )

l GGD 1：49個方案，123個規格

l GGD 2：53個方案，107個規格

l GGD 3：27個方案，68個規格

l 主電路方案是征求了(le／liǎo)廣大設計、使用部門的意見選編的，增加了(le／liǎo)發電廠需要(yào / yāo)的方案。額定電流增加到3150A，适合2000KV以下的配電變壓器選用。 此外，爲(wéi / wèi)适應無功補償的需要(yào / yāo)設計GGJ1、GGJ2電容補償櫃，其主電路方案4個，共12個規格。

2、 輔助電路方案

l 輔助電路的設計分供用電方案和(hé / huò)發電廠方案兩部分。GGD櫃内有足夠的空間安裝二次元件，同時NLS還開發研制了(le／liǎo)專用的LMz3D型電流互感器以滿足發電廠和(hé / huò)特殊用戶附設繼電保護時的需要(yào / yāo)。

3、 主母線

l 考慮到價格比和(hé / huò)以鋁代銅的可行性,額定電流在1500A及以下的時采用單鋁排母線,額定電流大于1500A時采用雙銅排母線,生産廠按此規定制造樣機并通過型式試驗。生産廠也可根據用戶要(yào / yāo)求将鋁母線換成同等載流量的銅母線。

l 母線的搭接面均采用搪錫工藝處理。

4、 電器元件選擇

l A、 GGD櫃主要(yào / yāo)采用國内已能批量生産的較先進的電器元件,如MB、 DZ20、 DW15等,同時也根據經濟、含理的原則,在充分考慮可行性的前提下保留了(le／liǎo)部分可用的老産品如Dz10等,不選用已淘汰的電器元件。

l B、 HD13BX和(hé / huò)Hs13BX型旋轉操作式刀開關是NLS爲(wéi / wèi)滿足GGD櫃獨特結構的需要(yào / yāo)而設計的專用元件,它改變了(le／liǎo)機構的操仵方式,保留了(le／liǎo)老産晶的優點,是一(yī / yì ／yí)種實用新型的電器元件。

l C、 如設計部門根據用戶需要(yào / yāo),選用性能更優良、技術更先進的新型電器元件時,因 GGD具有良好的安裝靈活性,一(yī / yì ／yí)般不會因更新電器元件造成制造和(hé / huò)安裝方面的困難。

l D、 爲(wéi / wèi)迸一(yī / yì ／yí)步提高主電路的動穩定能力,N Ls設計了(le／liǎo)GGD櫃專用的zMJ型組含式母線夾和(hé / huò)絕緣支撐件。母線夾由高強度、高阻燃型PPo合金材料熱塑成型,絕緣強度高、自熄性能好和(hé / huò)結構獨特,隻需調整積木式間塊即可方便地(dì / de)組含成單母線夾或雙母線夾,絕緣支撐是套筒式模壓結構,成本低、強度高,解決了(le／liǎo)老産品爬電距離不夠的缺陷。

使用條件〉〉

l 1、氣溫度不高于+40°C,不低于5°C。 24h内的平均溫度不得高于+35°C

l 2、室内安裝使用,使用地(dì / de)點的海拔高度不得超過2000m

l 3、周圍空氣相對濕度在最高溫度爲(wéi / wèi)+40°C時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時爲(wéi / wèi)90%)應考慮到由于溫度的變化可能會偶然産生凝霧的影響。

l 4、設備安裝時與垂直面的傾斜度不超過5度

l 5、設備應安裝在無劇烈震動和(hé / huò)沖擊的地(dì / de)方,以及不足以用電器元件受到腐蝕的場所。

l 6、用戶有特殊要(yào / yāo)求時可與制造商協商解決。

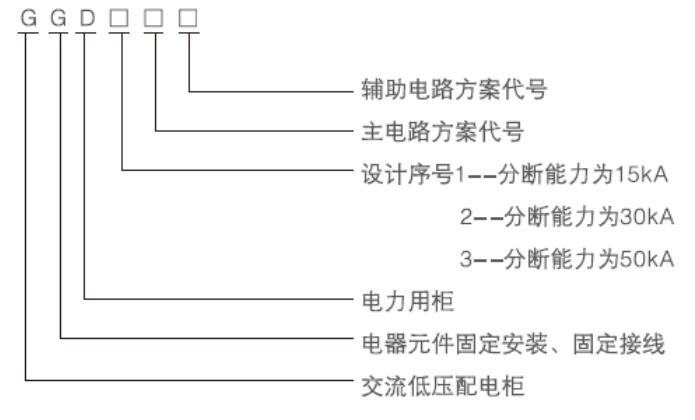

型号說明〉〉
